मोटरसाइकिल के लिए सही टाइटेनियम बोल्ट कैसे चुनें

भारी स्टील हार्डवेयर को बदलना एक सवार द्वारा किए जाने वाले सबसे व्यावहारिक परिवर्तनों में से एक है। एटाइटेनियम बोल्टतुलनीय स्टील फास्टनर की तुलना में लगभग 40-45% हल्का है, फिर भी अच्छी पकड़ शक्ति प्रदान करता है। यह सामग्री इस तरह से संक्षारण का प्रतिरोध करती है कि नंगे स्टील को छू नहीं सकता। चाहे आप एक सप्ताहांत ट्रैक बाइक का निर्माण कर रहे हों, एक स्ट्रीट मशीन को अपग्रेड कर रहे हों, या एक बार का प्रोजेक्ट बना रहे हों, उचित फास्टनर का चयन करने का तरीका जानने से आपका समय, फिटिंग से जुड़ी कठिनाइयों से बचा जा सकता है, और आने वाले वर्षों के लिए आपके निर्माण को भरोसेमंद बनाए रखा जा सकता है।

आपके टाइटेनियम बोल्ट को क्या काम करने की ज़रूरत है?

लोड प्रकार और स्थान मायने रखता है

इससे पहले कि आप एक फास्टनर खरीदें, सोचें कि बोल्ट वास्तव में क्या हासिल कर रहा है। एक फास्टनर जो लाइट फेयरिंग पैनल को सपोर्ट करता है, उसे फुटपेग ब्रैकेट या एग्जॉस्ट हीट शील्ड को सपोर्ट करने वाले फास्टनर की तुलना में पूरी तरह से अलग लोड प्रोफ़ाइल दिखाई देगी। उच्च कंपन (उदाहरण के लिए इंजन या सस्पेंशन के आसपास) के साथ मांग वाली सेटिंग्स में बोल्ट को चक्रीय तनाव के तहत अपने क्लैंपिंग लोड को बनाए रखने की आवश्यकता होती है। स्थिर, कम-लोड स्थितियों में बोल्ट के लिए ग्रेड और विनिर्देश के लिए सहनशीलता बहुत अधिक है।

टाइटेनियम मिश्र धातुओं पर एएसएम इंटरनेशनल के डेटा से पता चलता है कि व्यावसायिक रूप से शुद्ध टाइटेनियम ग्रेड की तन्यता ताकत ग्रेड के आधार पर लगभग 240 से 550 एमपीए तक भिन्न होती है। Ti-6Al-4V मिश्र धातु (Gr5) की न्यूनतम अंतिम तन्य शक्ति 895 MPa हो सकती है। वास्तविक लोडिंग के साथ सामग्री क्षमता का मिलान करने से अति-इंजीनियरिंग और खतरनाक अंडर-स्पेसिफिकेशन से भी बचा जा सकता है।

संक्षारण वातावरण और सेवा शर्तें

नमी, सड़क का नमक और निकास गर्मी मोटरसाइकिल पर नियमित दोस्त हैं।टाइटेनियम बोल्टएक स्थायी स्व-नवीकरणीय ऑक्साइड कोटिंग बनाता है जो सामान्य कार्बन स्टील की तुलना में इन परिस्थितियों के प्रति काफी अधिक प्रतिरोधी है। स्क्रैप करने पर वह निष्क्रिय ऑक्साइड कोटिंग सुधर जाती है। जो उजागर हार्डवेयर के लिए मायने रखता है। निकास प्रणालियों या समुद्री-आसन्न सेटिंग्स के निकट स्थानों के लिए यह संक्षारण व्यवहार एक वास्तविक व्यावहारिक लाभ है, न कि केवल एक विपणन वादा।

टाइटेनियम बोल्ट ग्रेड चुनना: Gr2 या Gr5

व्यावसायिक रूप से शुद्ध टाइटेनियम बनाम टाइटेनियम मिश्र धातु

ग्रेड 2 (जीआर2) वाणिज्यिक शुद्ध टाइटेनियम का वर्कहॉर्स है। इसमें मजबूत लचीलापन, महान संक्षारण प्रतिरोध है और इसे आसानी से मशीनीकृत किया जा सकता है। यह फेयरिंग, बॉडी पैनल, कवरिंग और गैर-संरचनात्मक सहायक उपकरण सहित कम तनाव वाले अनुप्रयोगों के लिए उपयुक्त है। Ti-6Al-4V की उपज क्षमता Gr2 की तुलना में लगभग 3 से 4 गुना अधिक है, लेकिन यह स्टील की तुलना में काफी हल्का है। जीआर5 फास्टनरों के लिए सबसे अच्छी सामग्री है जो प्रमुख यांत्रिक तनाव को देखेगी जैसे: इंजन माउंट, ब्रैकेट असेंबली, चेसिस सहायक उपकरण।

NAVI टाइटेनियम Gr1, Gr2, Gr5, Gr9 और Gr23 सहित कई प्रकार के ग्रेड में टाइटेनियम बोल्ट प्रदान करता है, ताकि आप बाइक पर हर जगह के लिए एक विकल्प रखने के बजाय, काम के लिए सही सामग्री चुन सकें।

ग्रेड चयन वैकल्पिक क्यों नहीं है?

गलत ग्रेड मिलने की प्रबल संभावना है। यदि Gr2 का उपयोग वहां किया जाता है जहां Gr5 ताकत की आवश्यकता होती है, तो लोड होने पर फास्टनर विरूपण हो सकता है। Gr5 हर जगह अनावश्यक व्यय जोड़ता है जहाँ Gr2 का प्रदर्शन बिल्कुल पर्याप्त है। लोड विश्लेषण और सेवा वातावरण के आधार पर ग्रेड चयन के लिए एक व्यवस्थित दृष्टिकोण प्रत्येक बोल्ट स्थान के लिए सबसे महंगा या सबसे मान्यता प्राप्त ग्रेड चुनने की तुलना में अधिक सामंजस्यपूर्ण परिणाम देता है।

आपके टाइटेनियम बोल्ट का आकार क्या होना चाहिए?

धागे का व्यास, पिच और लंबाई

अधिकांश मोटरसाइकिल फास्टनरों का आकार मीट्रिक होता है। M5 x 0.8, M6 x 1.0, M8 x 1.25 और M10 x 1.25 वर्तमान बाइक के अधिकांश स्थानों को कवर करेंगे। क्लैम्पिंग बल जिसे एक असेंबली सफलतापूर्वक प्राप्त कर सकती है वह लगे हुए धागे की लंबाई पर निर्भर करता है, बोल्ट की लंबाई पर नहीं। ग्रिप की लंबाई, यदि लागू हो तो वॉशर की मोटाई और मेटिंग घटक में थ्रेड एंगेजमेंट की गहराई सहित घटक स्टैक को सटीक रूप से मापें, ये सभी सटीक कुल बोल्ट लंबाई में योगदान करते हैं। यदि बोल्ट बहुत छोटा है तो पर्याप्त थ्रेड संपर्क नहीं है। यदि यह बहुत लंबा है तो यह जोड़ के सुरक्षित रूप से सुरक्षित होने से पहले ही नीचे गिर सकता है।

कस्टम लंबाई और गैर-मानक कॉन्फ़िगरेशन

कई संशोधन और पुनर्स्थापन कार्यों में ऐसे भाग शामिल होते हैं जो कैटलॉग की लंबाई के नहीं होते हैं।

सीएनसी मशीनिंग का उपयोग करके, इसका निर्माण करना आसान हैटाइटेनियम बोल्टगैर-मानक लंबाई, विशेष कंधे व्यास या कम टांग प्रोफाइल में। एक विशेष विनिर्माण कार्य शुरू करने के लिए, या तो एक आयामी डिज़ाइन, संदर्भ नमूने के रूप में प्रयुक्त मूल बोल्ट, या एक स्पष्ट लिखित विनिर्देश पर्याप्त है। यह बहुमुखी प्रतिभा व्यावहारिक कारणों में से एक है कि अद्वितीय बिल्ड या पुराने मॉडल पर काम करने वाले राइडर सामान्य हार्डवेयर कैटलॉग के बजाय पेशेवर प्रदाता के पास जाते हैं।

टाइटेनियम बोल्ट इंस्टालेशन के लिए हेड और ड्राइव विकल्प

हेड टाइप को इंस्टालेशन स्पेस से मैच करना

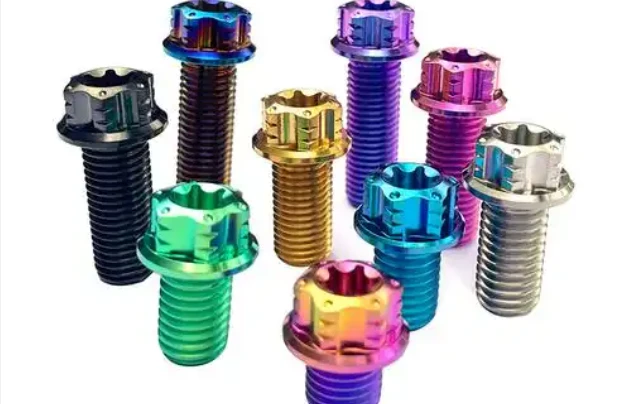

हेक्स हेड, सॉकेट हेड कैप, बटन हेड और काउंटरसंक विविध स्थापना क्षेत्रों के लिए उपयुक्त हैं। सॉकेट हेड कैप बोल्ट धँसी हुई जेबों के लिए अच्छा है जहाँ एक हेक्स रिंच पहुँच सकता है लेकिन एक स्पैनर नहीं पहुँच सकता। बटन हेड बोल्ट फेयरिंग और बाहरी पैनल पर लो प्रोफाइल और साफ लुक देता है। एक फ्लश-हेड बोल्ट को सतह में छिपा दिया जाता है, जहां उजागर हार्डवेयर वायुगतिकी में रुकावट या गड़बड़ी पैदा कर सकता है। उपलब्ध स्थान और टॉर्क की आवश्यकता के अनुसार हेड ज्योमेट्री का मिलान करने से असेंबली समस्याओं और स्ट्रिप्ड ड्राइव रिसेस से बचा जाता है।

ड्राइव स्टाइल और टॉर्क ट्रांसमिशन

आंतरिक हेक्स (एलन), टॉर्क्स और स्लॉटेड ड्राइव सभी मेज पर हैं। टॉर्क्स ड्राइव टॉर्क को अधिक संपर्क सतह पर फैलाते हैं और उच्च कसने वाले भार पर कैम-आउट होने की संभावना कम होती है, जो सीमित पहुंच के साथ तंग इंजन बे स्थितियों में आवश्यक है।

साधारण मोटरसाइकिल गियर के लिए आंतरिक हेक्स ड्राइव सबसे लोकप्रिय समाधान बने हुए हैं। समय से पहले ड्राइव शैली को निर्दिष्ट करके (सिर के प्रकार और किसी भी सतह उपचार आवश्यकताओं के साथ), आप किसी भी अनिश्चितता को दूर कर सकते हैं और सीधे उत्पादन में जा सकते हैं। आप उस हिस्से को पाने के जोखिम को खत्म कर देते हैं जो आपके असेंबली उपकरण में फिट नहीं होगा।

एक आपूर्तिकर्ता के साथ अपनी टाइटेनियम बोल्ट पसंद की पुष्टि करना

आपूर्तिकर्ता से संपर्क करने से पहले तैयार करने योग्य जानकारी

एक स्पष्ट विनिर्देश आगे और पीछे की प्रक्रिया को कम करता है और उद्धरण प्रक्रिया को तेज़ करता है। तैयार होने के लिए ग्रेड - टाइटेनियम थ्रेड व्यास और पिच लंबाई के बारे में पढ़ें। हेड ड्राइव शैली का कुल प्रकार सतही फिनिश मानक (एएसटीएम, डीआईएन, जेआईएस, या जीबी/टी) सहनशीलता मात्रा यदि एप्लिकेशन मानक नहीं है, तो एक चित्र या एक मॉडल भाग अकेले शब्दों की तुलना में यह दिखाने में बेहतर है कि क्या आवश्यक है। किसी उद्धरण को अंतिम रूप देने से पहले, NAVI टाइटेनियम प्रत्येक विनिर्देश को देखता है कि किस प्रकार की सामग्री की आवश्यकता है, क्या आयाम संभव हैं, और किस प्रकार की मशीनिंग की आवश्यकता है।

गुणवत्ता सत्यापन और उत्पादन का पता लगाने की क्षमता

एक भरोसेमंद टाइटेनियम बोल्ट प्रदाता आने वाले कच्चे माल से अंतिम उत्पाद निरीक्षण तक सामग्री की ट्रेसबिलिटी का दस्तावेजीकरण करता है।

NAVI टाइटेनियम ISO 9001 प्रमाणित है। सीएनसी निर्माण से पहले आने वाले टाइटेनियम बार और रॉड की ग्रेड और स्थिति के लिए जांच की जाती है। अंतिम भागों को पैक करने और भेजने से पहले माप, थ्रेड गेज और सतह की स्थिति की जांच की जाती है। बार-बार ऑर्डर करने वाले या विनिर्माण कार्यक्रम के लिए घटकों को खरीदने वाले खरीदार के लिए, यह ट्रैसेबिलिटी ढांचा स्थिरता की गारंटी देता है जो अप्रमाणित विक्रेताओं से एकमुश्त खरीदारी नहीं कर सकती है।

निष्कर्ष

उचित का चयन करनाटाइटेनियम बोल्टएक मोटरसाइकिल के लिए चार बातों पर विचार करना चाहिए। बोल्ट को झेलने वाला भार और वातावरण, बिल को पूरा करने वाला टाइटेनियम ग्रेड, असेंबली से मेल खाने वाला आयामी विनिर्देश, और इंस्टॉलेशन के लिए आवश्यक हेड और ड्राइव कॉन्फ़िगरेशन। इनमें से प्रत्येक समस्या को जानबूझकर संबोधित करके - और उन्हें एक सक्षम आपूर्तिकर्ता को स्पष्ट रूप से बताकर - आपको एक फास्टनर मिलता है जो भरोसेमंद रूप से काम करता है और पहली बार में ठीक से फिट बैठता है।

अक्सर पूछे जाने वाले प्रश्न

टाइटेनियम बोल्ट प्राप्त करने के लिए तैयार हैं? NAVI टाइटेनियम से संपर्क करें

NAVI टाइटेनियम एक समर्पित हैटाइटेनियम बोल्टचीन में टाइटेनियम उत्पादन के मान्यता प्राप्त केंद्र बाओजी में एक दशक से अधिक सीएनसी मशीनिंग अनुभव वाला आपूर्तिकर्ता। हम ASTM, DIN, JIS और GB/T मानकों के अनुसार Gr1, Gr2, Gr5, Gr9, Gr23 और अन्य ग्रेड में बोल्ट, स्क्रू, नट, स्टड, वॉशर और कस्टम फास्टनरों का निर्माण करते हैं। हमारी ISO 9001-प्रमाणित सुविधा प्रत्येक ऑर्डर पर पूर्ण सामग्री ट्रैसेबिलिटी, थ्रेड गेज निरीक्षण और आयामी सत्यापन प्रदान करती है। चाहे आपको कस्टम बिल्ड के लिए एक छोटे नमूना बैच की आवश्यकता हो या मोटरसाइकिल घटक कार्यक्रम के लिए दोबारा उत्पादन की आवश्यकता हो, हमारी इंजीनियरिंग टीम आपके विनिर्देशों की समीक्षा करने और एक सटीक उद्धरण प्रदान करने के लिए तैयार है। पर हमसे संपर्क करेंsales@navititanium.comप्रारंभ करना।

संदर्भ

1. डोनाची, एमजे टाइटेनियम: एक तकनीकी गाइड. 2दूसरा संस्करण। एएसएम इंटरनेशनल, 2000।

2. बॉयर, आर., वेल्श, जी., और कोलिंग्स, ईडब्ल्यू सामग्री गुण पुस्तिका: टाइटेनियम मिश्र। एएसएम इंटरनेशनल, 1994।

3. एएसटीएम इंटरनेशनल। एएसटीएम एफ467/एफ467एम: सामान्य उपयोग के लिए अलौह नट्स के लिए मानक विशिष्टता। एएसटीएम इंटरनेशनल।

4. एएसटीएम इंटरनेशनल। एएसटीएम एफ738एम: स्टेनलेस स्टील मीट्रिक बोल्ट, स्क्रू और स्टड के लिए मानक विशिष्टता (तुलनात्मक फास्टनर मानक पद्धति के लिए संदर्भित)। एएसटीएम इंटरनेशनल।

5. पीटर्स, एम., और लेयेंस, सी. टाइटेनियम और टाइटेनियम मिश्र: बुनियादी बातें और अनुप्रयोग। विली-वीसीएच, 2003.

6. ऑटोमोटिव इंजीनियर्स सोसायटी। एसएई तकनीकी पेपर: मोटरस्पोर्ट और उच्च प्रदर्शन वाहन अनुप्रयोगों के लिए फास्टनर सामग्री चयन। एसएई इंटरनेशनल।
