इलेक्ट्रोक्लोरिनेशन में टाइटेनियम एनोड: नमक से कीटाणुशोधन तक

साधारण नमक को एक मजबूत रोगाणु नाशक में बदलना जादू जैसा लग सकता है, लेकिन यह प्रक्रिया वास्तव में एक प्रसिद्ध विद्युत प्रक्रिया है जिसे इलेक्ट्रोक्लोरिनेशन कहा जाता है। प्रत्येक कुशल इलेक्ट्रोक्लोरिनेशन प्रणाली के केंद्र में एक महत्वपूर्ण हिस्सा होता है: दटाइटेनियम एनोड रॉड. इसके बिना, प्रतिक्रिया उस तरह से काम नहीं करेगी जिस तरह से उसे करना चाहिए। यह लेख आपको बताता है कि इलेक्ट्रोक्लोरिनेशन कैसे काम करता है, टाइटेनियम एनोड रॉड को इतना अपरिहार्य कैसे बनाता है, और अपने सिस्टम के लिए सही का चयन कैसे करें।

टाइटेनियम एनोड रॉड इलेक्ट्रोक्लोरिनेशन को कैसे सक्षम करता है?

इलेक्ट्रोक्लोरिनेशन सोडियम हाइपोक्लोराइट का उत्पादन करने के लिए खारे पानी (नमकीन पानी) के घोल के माध्यम से विद्युत प्रवाह पारित करने की प्रक्रिया है - जल उपचार, स्विमिंग पूल और नगरपालिका प्रणालियों में उपयोग किया जाने वाला एक शक्तिशाली कीटाणुनाशक। टाइटेनियम एनोड रॉड इस इलेक्ट्रोलाइटिक सेल में सकारात्मक इलेक्ट्रोड के रूप में कार्य करता है, जहां वास्तविक क्लोरीन विकास रसायन होता है।

जब इलेक्ट्रोड पर बिजली डाली जाती है, तो खारे पानी में क्लोराइड आयन (Cl⁻) एनोड की सतह की ओर बढ़ते हैं। उस सतह पर, ऑक्सीकरण प्रतिक्रियाएं क्लोराइड आयनों को क्लोरीन गैस (Cl₂) में बदल देती हैं। फिर यह गैस अपने आस-पास के पानी के साथ प्रतिक्रिया करके हाइपोक्लोरस एसिड (HOCl) और हाइपोक्लोराइट आयन (OCl⁻) बनाती है, जो कीटाणुशोधन का काम करते हैं।

एनोड सतह पर विद्युत रासायनिक प्रतिक्रिया

इलेक्ट्रोक्लोरिनेशन में प्राथमिक एनोडिक प्रतिक्रिया इस पथ का अनुसरण करती है:

2Cl⁻ → Cl₂ + 2e⁻

सीएल₂ + एच₂ओ → एचओसीएल + एचसीएल

यह अनुक्रम एक कीटाणुनाशक आउटपुट उत्पन्न करता है जो लागू वर्तमान, नमक एकाग्रता और एनोड के सक्रिय सतह क्षेत्र के समानुपाती होता है। एक अच्छी तरह से डिजाइन की गई टाइटेनियम एनोड रॉड प्रतिस्पर्धी ऑक्सीजन विकास प्रतिक्रिया (ओईआर) को दबाते हुए क्लोरीन विकास प्रतिक्रिया (सीईआर) को अधिकतम करती है, जो किसी भी कीटाणुनाशक उत्पन्न किए बिना ऊर्जा बर्बाद करती है।

टाइटेनियम पसंदीदा आधार सामग्री क्यों है?

शुद्ध टाइटेनियम, विशेष रूप से ग्रेड 1 (टीए1) या ग्रेड 2 (टीए2) को आधार के रूप में चुना जाता है क्योंकि इसके ऊपर एक ऑक्साइड परत होती है जो स्थिर होती है और बढ़ती रहती है। उच्च-क्लोराइड, अम्लीय या क्षारीय आयनों में, यह निष्क्रिय परत धातु को जंग लगने से बचाती है। टाइटेनियम एनोड घुलते नहीं हैं, इलेक्ट्रोलाइट को प्रदूषित नहीं करते हैं, या ग्रेफाइट, स्टेनलेस स्टील या आयरन एनोड जैसी उच्च वर्तमान घनत्व स्थितियों में जल्दी से टूटते नहीं हैं।

क्योंकि यह यांत्रिक रूप से कठोर है, इसे सटीक रूप से प्लेट, छड़, ट्यूब या जाल के आकार में बनाया जा सकता है जो विभिन्न रिएक्टर डिज़ाइनों में फिट हो सकते हैं।

क्लोराइड आयनों से टाइटेनियम एनोड रॉड क्लोरीन का विकास

क्लोरीन विकास प्रक्रिया के लिए एनोड सतह का विद्युत रासायनिक चयन बहुत महत्वपूर्ण है। भले ही एक नंगे टाइटेनियम सब्सट्रेट में जंग नहीं लगता है, लेकिन यह क्लोरीन को अपने आप बहुत अच्छी तरह से विकसित होने में मदद नहीं करता है। इसकी सतह निष्क्रियता इलेक्ट्रॉनों को हिलने से रोकती है, जिससे सेल वोल्टेज अधिक हो जाता है, क्लोरीन आउटपुट कम हो जाता है, और ऊर्जा जल्दी बर्बाद हो जाती है। ठीक यही कारण है किटाइटेनियम एनोड रॉडइलेक्ट्रोक्लोरिनेशन में सर्वोत्तम ढंग से कार्य करने के लिए एक विशेष कोटिंग की आवश्यकता होती है।

प्रतिस्पर्धी प्रतिक्रियाएँ और चयनात्मक चुनौतियाँ

खारे पानी के इलेक्ट्रोलाइट में एनोड पर दो प्रतिक्रियाएं प्रतिस्पर्धा करती हैं - क्लोरीन इवोल्यूशन (सीईआर) और ऑक्सीजन इवोल्यूशन (ओईआर)। ओईआर क्लोरीन के बजाय ऑक्सीजन गैस का उत्पादन करता है, बिना किसी कीटाणुनाशक उत्पन्न किए बिजली की खपत करता है:

2H₂O → O₂ + 4H⁺ + 4e⁻

सीईआर और ओईआर के बीच चयनात्मकता अनुपात यह निर्धारित करता है कि सिस्टम कितनी कुशलता से विद्युत ऊर्जा को सक्रिय क्लोरीन में परिवर्तित करता है। इलेक्ट्रोकेमिकल इंजीनियरिंग पत्रिकाओं में प्रकाशित शोध इस बात की पुष्टि करता है कि टाइटेनियम सब्सट्रेट पर रूथेनियम-इरिडियम ऑक्साइड कोटिंग्स विशिष्ट परिचालन स्थितियों (100-1000 ए/एम² की वर्तमान घनत्व) के तहत 95% से ऊपर सीईआर चयनात्मकता प्राप्त करती हैं, जो कि अनकोटेड या कार्बन-आधारित एनोड से कहीं बेहतर प्रदर्शन करती हैं।

कोटिंग संरचना क्लोरीन उत्पादन को कैसे नियंत्रित करती है?

टाइटेनियम एनोड रॉड पर उत्प्रेरक कोटिंग सीधे नियंत्रित करती है कि कौन सी प्रतिक्रिया हावी है। रूथेनियम डाइऑक्साइड (RuO₂) क्लोरीन विकास के लिए प्राथमिक सक्रिय चरण है, जो Cl⁻ ऑक्सीकरण के लिए उच्च उत्प्रेरक गतिविधि प्रदर्शित करता है। इरिडियम डाइऑक्साइड (IrO₂) ऊंचे तापमान और वर्तमान घनत्व पर कोटिंग विघटन के लिए यांत्रिक स्थिरता और प्रतिरोध जोड़ता है।

टैंटलम पेंटोक्साइड (Ta₂O₅) एक संरचनात्मक स्टेबलाइजर के रूप में कार्य करता है, जो कोटिंग आसंजन और सेवा जीवन को बढ़ाता है। यह संयोजन - शास्त्रीय IrO₂-Ta₂O₅ या RuO₂-IrO₂ फॉर्मूलेशन - उच्च प्रदर्शन इलेक्ट्रोक्लोरिनेशन एनोड के लिए उद्योग बेंचमार्क बन गया है।

टाइटेनियम एनोड रॉड को एमएमओ कोटिंग की आवश्यकता क्यों है?

मिश्रित धातु ऑक्साइड, या एमएमओ, एक बहु-घटक उत्प्रेरक कोटिंग है जिसे पूर्ववर्ती लवण को गर्म करके और उन्हें उच्च तापमान (आमतौर पर 400-550 डिग्री) पर तोड़कर टाइटेनियम बेस पर लगाया जाता है। एमएमओ कोटिंग एक टाइटेनियम सतह को बदल देती है जो सामान्य रूप से निष्क्रिय होती है जो इलेक्ट्रोकैटलिटिक रूप से सक्रिय होती है। हजारों ऑपरेटिंग घंटों में निरंतर, उच्च दक्षता वाले क्लोरीन विकास को बनाए रखने के लिए टाइटेनियम एनोड रॉड को सक्षम करना।

क्लोरीन विकास में एमएमओ कोटिंग्स के चार कार्य

टाइटेनियम एनोड रॉड पर एक MMO कोटिंग एक साथ चार कार्य करती है। यह क्लोरीन उत्पादन के लिए एनोडिक ओवरपोटेंशियल को कम करता है, जो सेल में वोल्टेज और इसके द्वारा उपयोग की जाने वाली ऊर्जा की मात्रा को कम करता है। यह इलेक्ट्रोलाइट को नंगे टाइटेनियम के निकट संपर्क में आने से रोककर सब्सट्रेट निष्क्रियता को रोकता है। यह करंट को इलेक्ट्रोड सतह पर समान रूप से फैलाता है, इसलिए कोई भी गर्म स्थान नहीं होता है जो कोटिंग को बहुत जल्दी तोड़ देता है। यह तेज़ नमकीन पानी, हाइपोक्लोराइट, या पीएच में परिवर्तन के साथ रासायनिक रूप से प्रतिक्रिया नहीं करता है, जो कुछ ही दिनों में अधिकांश अन्य इलेक्ट्रोड सामग्रियों को नष्ट कर देगा।

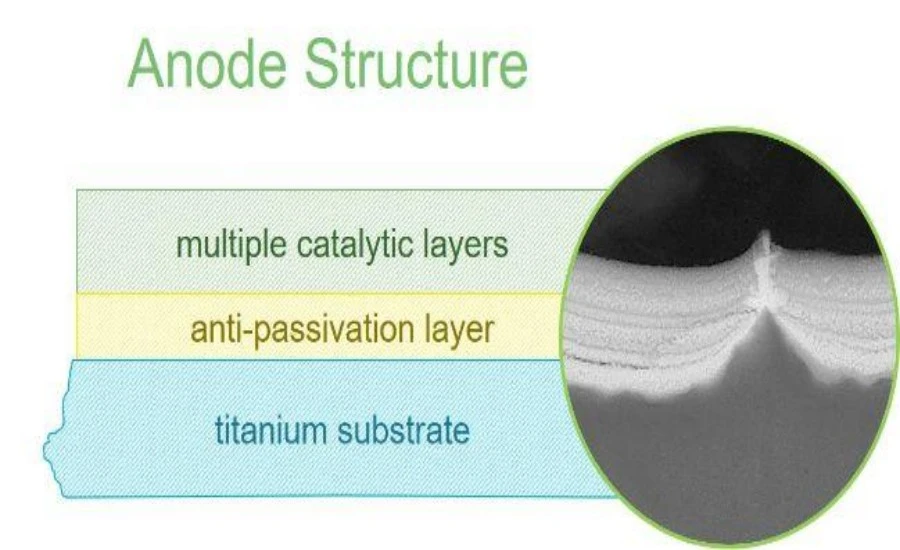

ग्रेडिएंट कम्पोजिट कोटिंग्स: मानक एमएमओ से परे अगला कदम

आमतौर पर, MMO कोटिंग्स मिश्रित ऑक्साइड की एक चिकनी परत पर लगाई जाती हैं। अग्रणी निर्माता उन्नत ग्रेडिएंट मिश्रित कोटिंग्स का उपयोग करते हैं, जो आधार परत से बाहर की ओर विभिन्न रचनाओं के साथ कई परतें बनाते हैं। अंदर की परतें एक साथ चिपकने और तनाव को अवशोषित करने पर ध्यान केंद्रित करती हैं,

जबकि बाहर की परतें रासायनिक गतिविधि पर ध्यान केंद्रित करती हैं। यह डिज़ाइन क्लोरीन इवोल्यूशन इलेक्ट्रोड में होने वाली चार विशिष्ट समस्याओं को ठीक करता है: माइक्रोक्रैक का प्रसार, इंटरफ़ेस का प्रदूषण, सब्सट्रेट का पारित होना और क्लोराइड आयनों का प्रवेश। ग्रेडिएंट-कोटेड टाइटेनियम एनोड रॉड्स का उपयोग करने वाले सिस्टम पारंपरिक सिंगल-लेयर एमएमओ इलेक्ट्रोड की तुलना में लगातार कम यूनिट ऊर्जा खपत प्राप्त करते हैं - उपलब्ध क्लोरीन के प्रति किलोग्राम 3.2-3.8 kWh की सीमा में।

सोडियम हाइपोक्लोराइट जनरेशन में टाइटेनियम एनोड रॉड्स

सोडियम हाइपोक्लोराइट जनरेटर सबसे व्यापक अनुप्रयोगों में से एक हैंटाइटेनियम एनोड छड़ेंदुनिया भर में. छोटी ऑन-साइट इकाइयाँ जो स्विमिंग पूल के लिए 50 ग्राम/घंटा क्लोरीन बनाती हैं और बड़े शहर की साइटें जो पीने के पानी के उपचार के लिए 5000 ग्राम/घंटा या अधिक बनाती हैं और औद्योगिक चलती जल प्रणालियाँ दोनों प्रकार की प्रणालियाँ हैं।

सिस्टम आर्किटेक्चर और एनोड कॉन्फ़िगरेशन

सोडियम हाइपोक्लोराइट जनरेटर में आम तौर पर एक इलेक्ट्रोलाइटिक सेल के भीतर समानांतर में व्यवस्थित कई टाइटेनियम एनोड छड़ें होती हैं। एक नमकीन नमकीन घोल (3-6% NaCl) कोशिका के माध्यम से लगातार चलता रहता है, और जब जरूरत होती है, तो हाइपोक्लोराइट घोल बनाने के लिए एनोड क्लोराइड आयनों को तोड़ देते हैं। छड़ों का व्यास, लंबाई और दूरी प्रत्येक प्रणाली के वांछित वर्तमान वितरण और प्रवाह गतिशीलता से मेल खाने के लिए डिज़ाइन की गई है। NAVI टाइटेनियम के रूथेनियम-इरिडियम-टाइटेनियम एनोड 5000 ग्राम/घंटा तक प्रवाह दर को संभाल सकते हैं, जो उन्हें शहरों में कचरे के उपचार, स्विमिंग पूल कीटाणुरहित करने, पीने का पानी बनाने, कारखानों में जल प्रणाली चलाने और महासागरों को शैवाल से मुक्त रखने के लिए उपयोगी बनाता है।

सतत संचालन में प्रदर्शन बेंचमार्क

लगातार 24 घंटे की परिचालन स्थितियों के तहत - जो नगरपालिका और औद्योगिक तैनाती में मानक हैं - टाइटेनियम एनोड रॉड को वोल्टेज बहाव या कोटिंग खराब होने के बिना स्थिर क्लोरीन आउटपुट बनाए रखना चाहिए।

इलेक्ट्रोकेमिकल इंजीनियरिंग अध्ययन समूहों ने पाया है कि रूथेनियम-इरिडियम एमएमओ एनोड 30 ग्राम/एल NaCl समाधानों में 8,000 घंटों तक लगातार उपयोग किए जाने के बाद भी शुरुआत में 90% से अधिक क्लोरीन विकास गतिविधि को बनाए रखते हैं। उच्च गुणवत्ता वाले सब्सट्रेट प्रीट्रीटमेंट और अनुकूलित कोटिंग प्रक्रियाओं के साथ, आप नियंत्रित परिचालन स्थितियों के तहत 8-10 वर्षों से अधिक का सेवा जीवन प्राप्त कर सकते हैं। यह एक ऐसा मानक है जो इलेक्ट्रोक्लोरिनेशन संयंत्र संचालकों के लिए स्वामित्व की कुल लागत को बड़ी मात्रा में कम कर देता है।

इलेक्ट्रोक्लोरिनेशन सिस्टम के साथ टाइटेनियम एनोड रॉड का मिलान कैसे करें?

इलेक्ट्रोक्लोरिनेशन एप्लिकेशन के लिए सही टाइटेनियम एनोड रॉड का चयन करने के लिए विशिष्ट ऑपरेटिंग वातावरण के लिए कई तकनीकी मापदंडों के मिलान की आवश्यकता होती है। शुरुआत से ही इस चयन को करने से समय से पहले इलेक्ट्रोड विफलता को रोका जा सकता है, अनावश्यक ऊर्जा बर्बादी से बचा जा सकता है, और पूरे सिस्टम जीवनचक्र के दौरान लगातार कीटाणुनाशक उत्पादन सुनिश्चित किया जा सकता है।

मुख्य पैरामीटर: वर्तमान घनत्व, कोटिंग प्रकार और ज्यामिति

वर्तमान घनत्व सबसे महत्वपूर्ण ऑपरेटिंग चर है। रूथेनियम-इरिडियम एमएमओ कोटिंग्स के साथ टाइटेनियम एनोड छड़ें एक विस्तृत श्रृंखला में विश्वसनीय रूप से काम करती हैं - कम तीव्रता वाले कैथोडिक सुरक्षा अनुप्रयोगों में 10-50 ए/एम² से लेकर उच्च-थ्रूपुट औद्योगिक इलेक्ट्रोलिसिस में 2000-5000 ए/एम² तक। पतला नमकीन पानी (2-5% NaCl) में सोडियम हाइपोक्लोराइट बनाने के लिए ऑपरेटिंग वर्तमान स्तर आमतौर पर 100 और 800 ए/एम² के बीच होता है। कोटिंग का फॉर्मूलेशन उस प्रतिक्रिया से मेल खाना चाहिए जो वांछित है: क्लोरीन विकास के लिए, RuO₂-IrO₂ का उपयोग किया जाता है। ऑक्सीजन विकास या मिश्रित-सेवा वातावरण के लिए, IrO₂-Ta₂O₅ का उपयोग किया जाता है। आकार-रॉड, प्लेट, ट्यूब या जाल-रिएक्टर के प्रकार, प्रवाह और आवश्यक सक्रिय सतह क्षेत्र की मात्रा पर निर्भर करता है।

कस्टम निर्माण और तकनीकी सहायता

प्रत्येक इलेक्ट्रोक्लोरिनेशन प्रणाली मानकीकृत इलेक्ट्रोड आयामों का उपयोग नहीं करती है। रेट्रोफ़िट परियोजनाओं, विशेष रिएक्टर ज्यामिति, या उच्च क्षमता वाले नगरपालिका उन्नयन के लिए अक्सर कस्टम-फैब्रिकेटेड की आवश्यकता होती हैटाइटेनियम एनोड छड़ेंविशिष्ट व्यास, लंबाई, छेद पैटर्न या कनेक्शन इंटरफेस के साथ।

ऐसे निर्माता के साथ काम करना जो केवल कैटलॉग उत्पादों के बजाय इंजीनियरिंग परामर्श, प्रक्रिया डिजाइन समर्थन और कस्टम निर्माण क्षमता प्रदान करता है - एकीकरण जोखिम और कमीशनिंग समय को काफी हद तक कम कर देता है।

निष्कर्ष

टाइटेनियम एनोड रॉड एक कमोडिटी घटक नहीं है - यह प्रत्येक इलेक्ट्रोक्लोरिनेशन सिस्टम का इलेक्ट्रोकेमिकल इंजन है। इसका प्रदर्शन क्लोरीन उत्पादन दक्षता, ऊर्जा खपत, सिस्टम विश्वसनीयता और दीर्घकालिक परिचालन लागत निर्धारित करता है। कठोर सब्सट्रेट प्रीट्रीटमेंट और ग्रेडिएंट एमएमओ कोटिंग तकनीक द्वारा समर्थित, उचित रूप से लेपित, सही आयाम वाले टाइटेनियम एनोड रॉड का चयन करना, इलेक्ट्रोक्लोरिनेशन सिस्टम डिजाइन में सबसे प्रभावशाली निर्णय है।

क्या आप अपने इलेक्ट्रोक्लोरिनेशन सिस्टम को अपग्रेड करने के लिए तैयार हैं? NAVI टाइटेनियम से संपर्क करें

NAVI टाइटेनियम ने 2008 से उच्च प्रदर्शन वाले टाइटेनियम एनोड रॉड निर्माण में विशेषज्ञता हासिल की है, जिसका उत्पादन चीन के टाइटेनियम विशेषज्ञता के मान्यता प्राप्त केंद्र - बाओजी में आधारित है। हमारे द्वारा उत्पादित प्रत्येक एनोड उच्च-शुद्धता वाले TA1/TA2 टाइटेनियम सब्सट्रेट्स को सटीक-लागू रूथेनियम-इरिडियम MMO कोटिंग्स के साथ जोड़ता है, जिससे इलेक्ट्रोड प्रतिरोध 0.02 Ω से कम या उसके बराबर होता है और निरंतर संचालन के तहत सेवा जीवन 8-10 साल से अधिक होता है। एक भरोसेमंद के रूप मेंटाइटेनियम एनोड रॉडआपूर्तिकर्ता, NAVI टाइटेनियम 50 से 5000 ग्राम/घंटा सोडियम हाइपोक्लोराइट जनरेटर परियोजनाओं की पूरी श्रृंखला को कवर करता है, जिसमें मानक विशिष्टताओं के लिए नि:शुल्क नमूने उपलब्ध हैं और बिना किसी शुल्क के एक-पर-एक तकनीकी सहायता उपलब्ध है।

चाहे आपको मानक कैटलॉग एनोड या पूरी तरह से कस्टम-फैब्रिकेटेड समाधान की आवश्यकता हो, हमारी इंजीनियरिंग टीम आपके एप्लिकेशन के लिए सही एनोड सिस्टम को चुनने, डिज़ाइन करने और तैनात करने में आपकी सहायता करने के लिए तैयार है।

सीधे हमारी बिक्री टीम तक पहुंचें:sales@navititanium.com

संदर्भ

1. त्रासत्ती, एस. (1991)। सिरेमिक ऑक्साइड की भौतिक इलेक्ट्रोकैमिस्ट्री। इलेक्ट्रोचिमिका एक्टा, 36(2), 225-241।

2. कॉम्निनेलिस, सी., और वर्सेसी, जीपी (1991)। डीएसए-प्रकार के ऑक्सीजन विकसित करने वाले इलेक्ट्रोड की विशेषता: एक कोटिंग का विकल्प। जर्नल ऑफ एप्लाइड इलेक्ट्रोकैमिस्ट्री, 21(4), 335-345।

3. कुह्न, एटी, और मोर्टिमर, सीजे (1973)। क्लोरीन विकास की गतिशीलता और टाइटेनियम-समर्थित धातु ऑक्साइड विशेष रूप से RuO₂ और IrO₂ में कमी। जर्नल ऑफ़ द इलेक्ट्रोकेमिकल सोसाइटी, 120(2), 231-236।

4. क्राफ्ट, ए. (2008)। इलेक्ट्रोकेमिकल जल कीटाणुशोधन: एक संक्षिप्त समीक्षा। प्लैटिनम धातु समीक्षा, 52(3), 177-185।

5. बीयर, एचबी (1972)। धातु एनोड का आविष्कार और औद्योगिक विकास। जर्नल ऑफ़ द इलेक्ट्रोकेमिकल सोसाइटी, 127(8), 303सी-307सी।

6. पनिज़ा, एम., और सेरिसोला, जी. (2009)। कार्बनिक प्रदूषकों का प्रत्यक्ष और मध्यस्थ एनोडिक ऑक्सीकरण। रासायनिक समीक्षाएँ, 109(12), 6541-6569।
