टाइटेनियम एनोड रॉड अनुसंधान: ऊर्जा कुशल क्लोरीन विकास में प्रगति

आधुनिक अनुसंधान ग्रेडिएंट मिश्रित कोटिंग्स पर केंद्रित है जो समान मिश्रित धातु ऑक्साइड फिल्मों से बेहतर प्रदर्शन करते हैं। ग्रेडिएंट कोटिंग्स एकल परत या रूथेनियम इरिडियम रचनाओं के विपरीत, कई उपयोगी क्षेत्र प्रदान करती हैं। मध्यवर्ती क्षेत्र तनाव को कम करते हैं और सब्सट्रेट निष्क्रियता को रोकते हैं, जबकि शीर्ष उत्प्रेरक परत क्लोरीन रिलीज को बढ़ाती है।

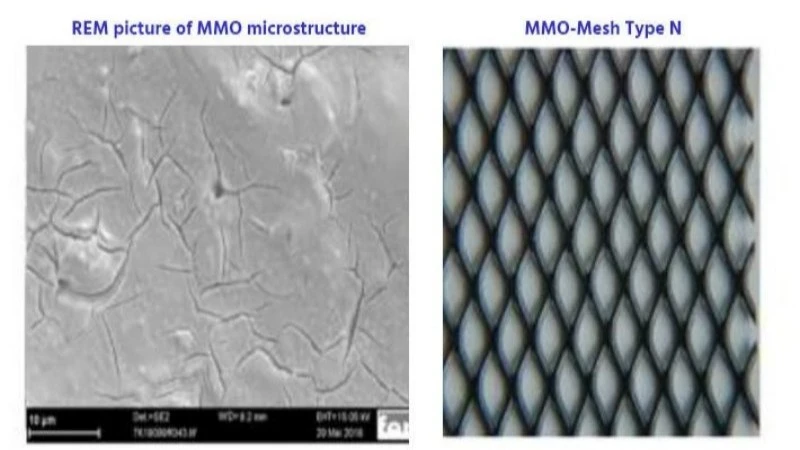

बहुपरत इलेक्ट्रोड मानक इलेक्ट्रोड के साथ कई समस्याओं से बचते हैं। डिज़ाइन किए गए तनाव राहत इंटरलेयर्स माइक्रोक्रैक विकास को काफी हद तक कम कर सकते हैं, जो कोटिंग बेस थर्मल विस्तार विसंगतियों से प्रेरित एक लगातार विफलता की स्थिति है। इलेक्ट्रोकैमिस्ट्री लैब अध्ययन के अनुसार, उचित ग्रेडिएंट कोटिंग्स निरंतर {{4}कर्तव्य, उच्च -लवणता वाले कामकाजी जीवनकाल को 3 से 5 साल से लेकर 8 से 10 साल तक बढ़ा सकती है।

अनुसंधान भी कीमती धातुओं को बढ़ाने पर केंद्रित है। निर्माता कम कीमती धातु लोडिंग के साथ कोटिंग की सतह पर उत्प्रेरक तत्वों को सावधानीपूर्वक रखकर प्रदर्शन में सुधार कर सकते हैं जहां प्रतिक्रियाएं होती हैं।

उच्च शुद्धता वाले टाइटेनियम सबस्ट्रेट्स की सतह तैयार करने के लिए एसिड नक़्क़ाशी अब एकमात्र तरीका नहीं रह गया है। अब उपयोग की जाने वाली विधियों में ताप ऑक्सीकरण, यांत्रिक खुरदरापन और रासायनिक परिवर्तन प्रक्रियाएं शामिल हैं जो कोटिंग आसंजन को बहुत बेहतर बनाती हैं। प्रदूषण का प्रतिरोध {{3}एक महत्वपूर्ण विफलता मोड जो इलेक्ट्रोड की सेवा जीवन को छोटा करता है {{4}सब्सट्रेट और उत्प्रेरक कोटिंग के बीच बंधन की ताकत पर आधारित है।

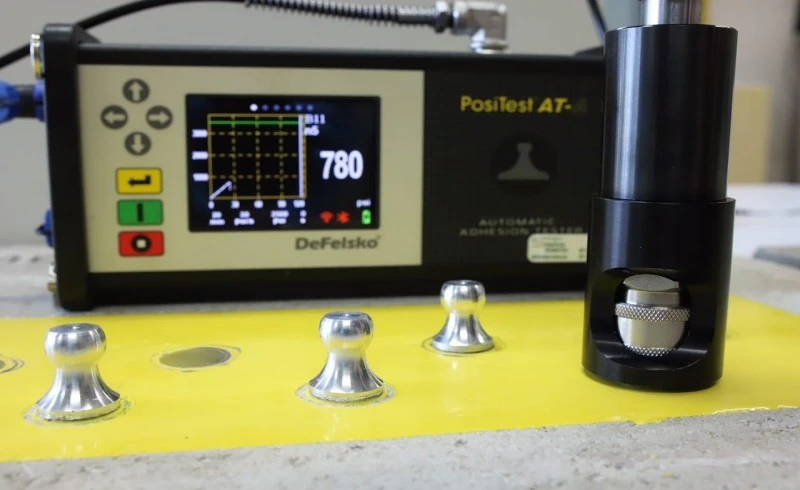

टाइटेनियम की सतह रसायन विज्ञान पर नए शोध से पता चलता है कि नियंत्रित ऑक्सीकरण एक नैनो -बनावट वाली टाइटेनियम डाइऑक्साइड परत बनाता है जो यांत्रिक रूप से एक साथ लॉक करने में बेहतर है। जब सही कोटिंग अनुप्रयोग विधियों के साथ उपयोग किया जाता है, तो इन संशोधित सतहों में नियमित तैयारी के लिए 8-10 एमपीए की तुलना में 15 एमपीए से अधिक आसंजन शक्ति होती है। जब तापमान बदलता है और वर्तमान घनत्व बदलता है तो इस प्रकार के सुधार सीधे अधिक विश्वसनीय क्षेत्रों की ओर ले जाते हैं।

इलेक्ट्रोड की स्थिरता और क्लोरीन का निकलना इसमें प्रयुक्त उत्प्रेरक सामग्री पर निर्भर करता हैटाइटेनियम एनोड रॉड. शुद्ध रूथेनियम कोटिंग्स प्रतिक्रियाओं को अच्छी तरह से उत्प्रेरित करती हैं, हालांकि क्लोराइड से समृद्ध क्षेत्रों में वे तेजी से नष्ट हो जाती हैं। हालाँकि, शुद्ध इरिडियम जंग प्रतिरोधी है, लेकिन क्लोरीन बनाने के लिए अधिक क्षमता की आवश्यकता होती है। रूथेनियम और इरिडियम एक मिश्र धातु का उत्पादन करते हैं जो उनकी ताकत को अधिकतम करता है और उनकी कमजोरियों को कम करता है।

सोडियम हाइपोक्लोराइट के लिए, 60:40 से 70:30 रुथेनियम-से-इरिडियम अनुपात अच्छा काम करता है। रचनाओं का यह स्पेक्ट्रम संरचनात्मक अखंडता को बनाए रखते हुए इलेक्ट्रोड को 3.5 से 4.0 वोल्ट के कम सेल वोल्टेज प्राप्त करने की अनुमति देता है। परिनियोजन परिदृश्य का तापमान, पीएच, क्लोराइड सामग्री, वर्तमान घनत्व और अन्य परिचालन चर अनुपात निर्धारित करते हैं।

उन्नत मिश्रित धातु ऑक्साइड रचनाओं में संक्षारण संरक्षण और उत्प्रेरक वृद्धि के लिए सुरमा, टिन या टैंटलम शामिल होता है। इन मल्टीपार्ट सिस्टम को किसी भी एप्लिकेशन के लिए अनुकूलित किया जा सकता है, चाहे उद्देश्य अधिकतम उत्प्रेरक गतिविधि, चरम जीवनकाल, या लागत प्रदर्शन अनुकूलन हो जो समझौता करता हो।

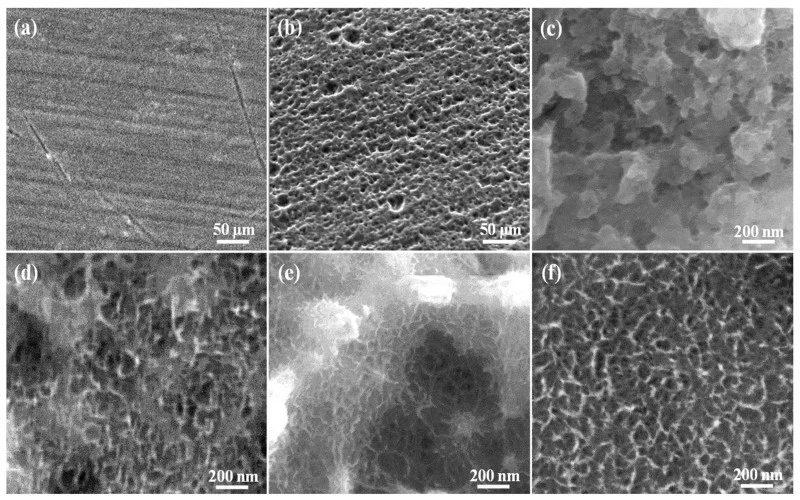

पारंपरिक थर्मल अपघटन विधियों से एक बड़ा बदलाव नैनोस्ट्रक्चर्ड कैटेलिटिक कोटिंग्स की ओर बढ़ना है। शोधकर्ताओं ने नैनोमीटर पैमाने पर कोटिंग के आकार को नियंत्रित करके अधिक कीमती धातुओं का उपयोग किए बिना विद्युत रासायनिक रूप से सक्रिय सतह क्षेत्र में नाटकीय रूप से वृद्धि की है। यह सीधे उच्च सतह क्षेत्रों से जुड़ा हुआ है, जहां प्रतिक्रियाएं तेजी से चलती हैं और लक्ष्य क्लोरीन उत्पादन दर तक पहुंचने के लिए कम ऊर्जा की आवश्यकता होती है।

इलेक्ट्रोडेपोज़िशन, सोल -जेल प्रसंस्करण, और प्लाज्मा छिड़काव सभी विधियां हैं जो आपको कोटिंग की सूक्ष्म संरचना को सटीक रूप से नियंत्रित करने देती हैं। एक-दूसरे से जुड़े नैनोचैनलों वाली छिद्रपूर्ण संरचनाएं इलेक्ट्रोलाइट्स को अंदर जाने में आसान बनाती हैं, साथ ही अधिक अभिकारकों को उत्प्रेरक साइटों तक पहुंचने देती हैं। दोनों की तुलना करने वाले अध्ययनों के अनुसार, समान स्थितियों में उपयोग किए जाने पर अनुकूलित नैनोस्ट्रक्चर्ड कोटिंग्स नियमित मोटी कोटिंग्स की तुलना में 15 से 25 प्रतिशत कम ऊर्जा का उपयोग कर सकती हैं।

जटिल क्लोरीन विकास चक्र के दौरान क्लोरीन मध्यवर्ती इलेक्ट्रोड सतहों से जुड़ जाते हैं। स्पेक्ट्रोस्कोपिक दृष्टिकोण और कंप्यूटर मॉडलिंग के माध्यम से, अब हम ऐसी प्रतिक्रियाओं को समझते हैं जो पहले कभी नहीं हुई थीं। उन्होंने प्रदर्शित किया कि सतह रसायन विज्ञान सक्रियण बाधाओं और प्रतिक्रिया गति को कैसे प्रभावित करता है। उत्प्रेरक साइटों को पहले क्लोराइड आयनों को आकर्षित करना होगा। ऑक्सीकरण से बंधे हुए क्लोरीन परमाणु बनते हैं, जो आणविक क्लोरीन बनाते हैं।

इस प्रक्रिया की दर सीमा सीमा चरण इलेक्ट्रोड सामग्री, सतह संरचना और परिचालन परिस्थितियों पर निर्भर करता है। क्लोराइड आयन रूथेनियम से समृद्ध सतहों पर तेजी से सोख लेते हैं; हालाँकि, इलेक्ट्रॉन परिवहन प्रक्रिया में बाधा डाल सकता है। वैकल्पिक रूप से, इरिडियम समृद्ध संयोजन इलेक्ट्रॉन परिवहन की सुविधा प्रदान करते हैं लेकिन क्लोराइड बाइंडिंग में बाधा उत्पन्न कर सकते हैं। अत्यधिक क्षमता को कम करने के लिए अनुकूलित मिश्र धातु फॉर्मूलेशन इन प्रतिस्पर्धी तत्वों को संभालते हैं।

इलेक्ट्रोड सतहों पर वर्तमान घनत्व कैसे फैलाया जाता है, यह उनके प्रदर्शन और जीवनकाल को प्रभावित करता है। असमान प्रवृत्तियाँ गर्म क्षेत्रों का निर्माण करती हैं जहाँ गिरावट जल्दी होती है।

ऑपरेटिंग तापमान का विद्युत रासायनिक प्रतिक्रियाओं की गति और सामग्री की स्थिरता दोनों पर बड़ा प्रभाव पड़ता है। सामान्य तौर पर, उच्च तापमान प्रतिक्रिया दर को तेज करता है, जिसका अर्थ है कि कुछ वर्तमान घनत्वों तक पहुंचने के लिए कम वोल्टेज की आवश्यकता होती है। सोडियम हाइपोक्लोराइट इलेक्ट्रोलिसिस सिस्टम आमतौर पर 25 डिग्री और 40 डिग्री के बीच काम करते हैं, जो गर्मी के तनाव और हाइपोक्लोराइट के टूटने की दर के साथ तेज प्रतिक्रियाओं से मेल खाते हैं।

बहुत अधिक तापमान रूथेनियम विघटन और कोटिंग {{0}सब्सट्रेट इंटरडिफ्यूजन जैसी प्रक्रियाओं के माध्यम से कोटिंग्स के टूटने को तेज करता है। ऑपरेटिंग और स्टॉप अवस्थाओं के बीच थर्मल साइकलिंग अलग-अलग थर्मल विस्तार के कारण यांत्रिक तनाव का कारण बनती है, जिससे माइक्रोक्रैक का निर्माण होता है और अंततः, कोटिंग की विफलता होती है। आधुनिकटाइटेनियम एनोड रॉडडिज़ाइन में कोटिंग आर्किटेक्चर जैसी थर्मल प्रबंधन विशेषताएं शामिल हैं जो आसानी से खराब नहीं होती हैं और गर्मी अपव्यय के लिए अनुकूलित ज्यामिति शामिल हैं।

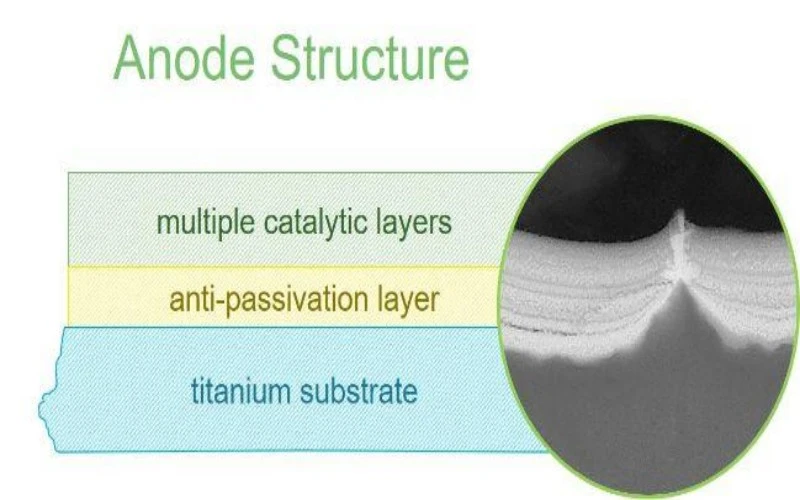

पारंपरिक एकल परत कोटिंग उत्प्रेरक गतिविधि, संक्षारण संरक्षण और यांत्रिक स्थिरता को संतुलित करती है। ग्रेडिएंट कोटिंग सिस्टम समग्र परतों को विशेष कार्य सौंपकर इन मुद्दों को बड़े करीने से हल करते हैं। सब्सट्रेट-साइड बेस परत एक साथ चिपक जाती है और टाइटेनियम निष्क्रियता को रोकती है। मध्यवर्ती परतें रक्षा करती हैं और तनाव को कम करती हैं, जबकि शीर्ष परत क्लोरीन के विकास को बढ़ाती है।

कार्यात्मक स्टैकिंग के साथ, प्रत्येक परत की संरचना और माइक्रोस्ट्रक्चर को उसके कार्य के लिए अनुकूलित किया जा सकता है। टैंटलम या नाइओबियम जैसी वाल्व धातुओं से समृद्ध आधार परतें टाइटेनियम सब्सट्रेट से मजबूती से बंधती हैं और क्लोराइड आयनों को प्रवेश करने से रोकती हैं, जिससे इन्सुलेशन टाइटेनियम क्लोराइड प्रजातियां बनती हैं। विनियमित सरंध्रता के साथ तनाव राहत इंटरलेयर्स सामग्री को तोड़े बिना ताप चक्र मात्रा में परिवर्तन को सक्षम बनाती हैं। अधिकतम विद्युत रासायनिक गतिविधि के लिए, उत्प्रेरक परत में पर्याप्त रूथेनियम और इरिडियम शामिल होते हैं और इसका सतह क्षेत्र बड़ा होता है। ग्रेडिएंट पैटर्न सस्ते होते हैं क्योंकि वे महंगी धातुओं को कोटिंग पर समान रूप से वितरित करने के बजाय वहां केंद्रित करते हैं जहां वे सबसे अच्छा काम करते हैं।

प्रयोगशाला नमूनों से बड़े पैमाने पर उत्पादन के लिए जाते समय, यह सुनिश्चित करने के लिए सख्त प्रक्रिया नियंत्रण की आवश्यकता होती है कि इलेक्ट्रोड की गुणवत्ता को दोहराया जा सके। कोटिंग अनुप्रयोगों के लिए समाधान मिश्रण, अनुप्रयोग तापमान, ताप दर और फायरिंग वातावरण सभी को सावधानीपूर्वक बहुत सख्त सीमाओं के भीतर रखा जाना चाहिए। यहां तक ​​कि छोटे परिवर्तन भी कोटिंग के आकार, संरचना और इलेक्ट्रोकेमिकल प्रदर्शन पर बड़ा प्रभाव डाल सकते हैं।

अधिकांश महत्वपूर्ण नौकरियों के लिए, मानव उत्पादन विधियों को स्वचालित विनिर्माण प्रणालियों द्वारा प्रतिस्थापित किया गया है जिनकी वास्तविक समय में निगरानी की जा सकती है। कंप्यूटर नियंत्रित थर्मल अपघटन भट्टियां तापमान प्रोफाइल को ±2 डिग्री रेंज के भीतर रखती हैं, जो यह सुनिश्चित करती है कि कोटिंग की क्रिस्टलीयता और चरण संरचना हमेशा समान होती है। गुणवत्ता आश्वासन प्रक्रियाओं के हिस्से के रूप में, त्वरित जीवन परीक्षण सिम्युलेटेड कामकाजी परिस्थितियों में किया जाता है ताकि यह सुनिश्चित किया जा सके कि उत्पादन इलेक्ट्रोड ग्राहक को भेजे जाने से पहले प्रदर्शन मानकों को पूरा करते हैं।

दुनिया भर के शहरों में साइट पर इलेक्ट्रोलाइटिक अपशिष्ट जल उपचार प्रणालियाँ हाइपोक्लोराइट समाधान या गैसीय क्लोरीन की जगह ले रही हैं। यह वृद्धि खतरनाक रसायनों को ले जाने और भंडारण को सरल बनाती है और सटीक सफाई की अनुमति देती है। आधुनिक इलेक्ट्रोलाइटिक प्रणालियाँ नमक के नमकीन पानी से 0.8-1.2% सोडियम हाइपोक्लोराइट के साथ अपशिष्ट जल के बैक्टीरिया को नष्ट कर देती हैं।

परिवर्तनशील कार्बनिक लोडिंग, निलंबित कण और प्रवाह दर अपशिष्ट जल संबंधी चिंताएँ हैं। मजबूत इलेक्ट्रोड सामग्री को कभी-कभी बिना असफल हुए जैविक दूषण से बचना चाहिए। सुरक्षात्मक कोटिंग वाले टाइटेनियम एनोड अन्य सामग्रियों की तरह तेजी से खराब नहीं होते हैं, इस प्रकार वे विभिन्न अपशिष्ट जल स्थितियों में काम कर सकते हैं।

विस्तारशीलता एक अन्य विद्युत रासायनिक कीटाणुशोधन लाभ है। सुविधाएं इलेक्ट्रोड असेंबली बिजली को बदलकर क्लोरीन उत्पादन को आसानी से बदल सकती हैं। यह रासायनिक सूची को जटिल किए बिना प्रवाह दर में बदलाव की अनुमति देता है। इस परिचालन स्वतंत्रता से उन छोटे शहरों और गांवों को लाभ मिलता है जिनके पास रासायनिक प्रबंधन सुविधाओं के लिए धन या स्थान की कमी है।

सार्वजनिक और निजी पूल का उपयोग कर रहे हैंटाइटेनियम एनोड रॉडनमक क्लोरीनीकरण प्रणाली. ये प्रणालियाँ मुक्त क्लोरीन को संरक्षित करने के लिए नियमित रूप से पूल के पानी के नमक से हाइपोक्लोराइट का उत्पादन करती हैं। स्वचालित इलेक्ट्रोलाइटिक उत्पादन क्लोरीन के स्तर को मैन्युअल जोड़ से अधिक रखता है। ये परिवर्तन पानी की गुणवत्ता बढ़ाते हैं और रासायनिक खपत को कम करते हैं।

स्थिर क्लोरीन रसायन, अलग-अलग स्नान करने वालों का भार और तापमान में बदलाव पूल के रखरखाव को चुनौतीपूर्ण बनाते हैं। चूंकि प्रारंभिक इलेक्ट्रोड विफलताओं के लिए महंगी सेवा कॉल और उपकरण डाउनटाइम की आवश्यकता होती है, इसलिए इलेक्ट्रोड की दीर्घायु प्रणाली अर्थशास्त्र को प्रभावित करती है। प्रीमियम ग्रेडिएंट -लेपित टाइटेनियम एनोड अच्छे सिस्टम में 5-8 साल तक चलते हैं।

नमक क्लोरीनीकरण लोकप्रिय है क्योंकि यह पानी को साफ करता है और रसायनों को हटा देता है। उद्योग की वृद्धि के कारण, इलेक्ट्रोड निर्माता विश्वसनीयता में सुधार और लागत कम करने के लिए कोटिंग के तरीके विकसित करते हैं। अधिक लोग बेहतर प्रणालियों का उपयोग कर सकते हैं।

कूलिंग टावरों, हीट एक्सचेंजर्स और औद्योगिक जल पुन: उपयोग प्रणालियों में बायोफ़्यूलिंग एक निरंतर समस्या है जो गर्मी को स्थानांतरित करना कठिन बना देती है और जंग लगने की गति बढ़ा देती है। रोगाणुओं को मारने के लिए इलेक्ट्रोक्लोरिनेशन का उपयोग इन स्थितियों में अच्छा काम करता है क्योंकि यह मजबूत रासायनिक समाधानों का उपयोग किए बिना बायोफिल्म को बनने से रोकता है। टाइटेनियम इलेक्ट्रोड संक्षारक स्थितियों को संभाल सकते हैं जो औद्योगिक जल में बहुत अधिक नमक के साथ आम हैं, इसलिए वे लंबे समय तक विश्वसनीय रूप से काम करेंगे।

जो उद्योग बहुत अधिक ऊर्जा का उपयोग करते हैं वे परिचालन दक्षता को अधिक महत्व देते हैं। इस कारण से, कम बिजली खपत वाले जल उपचार उपकरण चुनना बहुत महत्वपूर्ण है। उन्नत कम क्षमता वाले कोटिंग्स क्लोरीन की एक इकाई बनाने के लिए आवश्यक बिजली की मात्रा को कम कर देते हैं, जिससे बड़े पैमाने पर सिस्टम चलाने की प्रत्यक्ष लागत कम हो जाती है। उपलब्ध क्लोरीन के प्रति किलोग्राम 3.2 से 3.8 kWh के ऊर्जा उपयोग मानक पुरानी इलेक्ट्रोड प्रौद्योगिकियों से एक बड़ा कदम है जो 4.5 से 5.5 kWh/किग्रा का उपयोग करते थे।
